MOST fiberoptisk decoder til Volvo – original forstærker

MOST fiberoptisk decoder til Volvo XC60 og XC90 mm.

Denne MOST-decoder gør det muligt at forbinde en kompatibel Bilmedie Android-radio med det originale fiberoptiske lydsystem i udvalgte Volvo-modeller. Decoderboksen omdanner radioens analoge lydsignal, så bilens originale fiberoptiske system og forstærker kan anvendes sammen med den nye radio.

Vi anbefaler denne decoder som tilkøb til en Bilmedie-radio, hvis bilen er udstyret med et originalt MOST-fiberoptisk lydsystem.

Til biler med originalt MOST-system

I biler med original MOST-fiberoptik kan en almindelig radio ikke nødvendigvis forbindes direkte med bilens originale forstærker. Uden den korrekte fiberoptiske decoder kan resultatet være manglende lyd, selvom radioen ellers tænder og fungerer.

Decoderboksen fungerer som forbindelsen mellem Bilmedie-radioens analoge lydudgang og bilens originale fiberoptiske lydsystem. Lyden føres fra radioens venstre og højre RCA-lydudgang til decoderboksen og sendes derefter videre gennem bilens originale fiberoptiske forbindelse.

Kompatibilitet

• Udvalgte Volvo XC60-modeller
• Udvalgte Volvo XC90-modeller
• Angivet kompatibilitetsperiode: cirka 2003-2014
• Kan passe til andre biler med et kompatibelt MOST-fiberoptisk system
• Anbefales som tilkøb til kompatible Bilmedie Android-radioer

Årgang og bilmodel alene er ikke tilstrækkeligt til at fastslå kompatibiliteten. Volvo har anvendt forskellige radioer, forstærkere og lydsystemer inden for samme model og årgang. Det skal derfor kontrolleres, at bilen har et originalt og kompatibelt MOST-fiberoptisk system.

Krav til radio og installation

• Radioen skal være en kompatibel Bilmedie Android-radio
• Radioen skal have venstre og højre RCA-lydudgang
• Bilen skal have et kompatibelt originalt MOST-fiberoptisk system
• Der skal anvendes korrekt monteringsramme, kabelsæt og CANBUS til bilen

Decoderboksen erstatter ikke bilens almindelige radio-kabelsæt, CANBUS-boks eller monteringsramme. Disse dele skal passe til den konkrete bil og Bilmedie-radio.

Dette medfølger

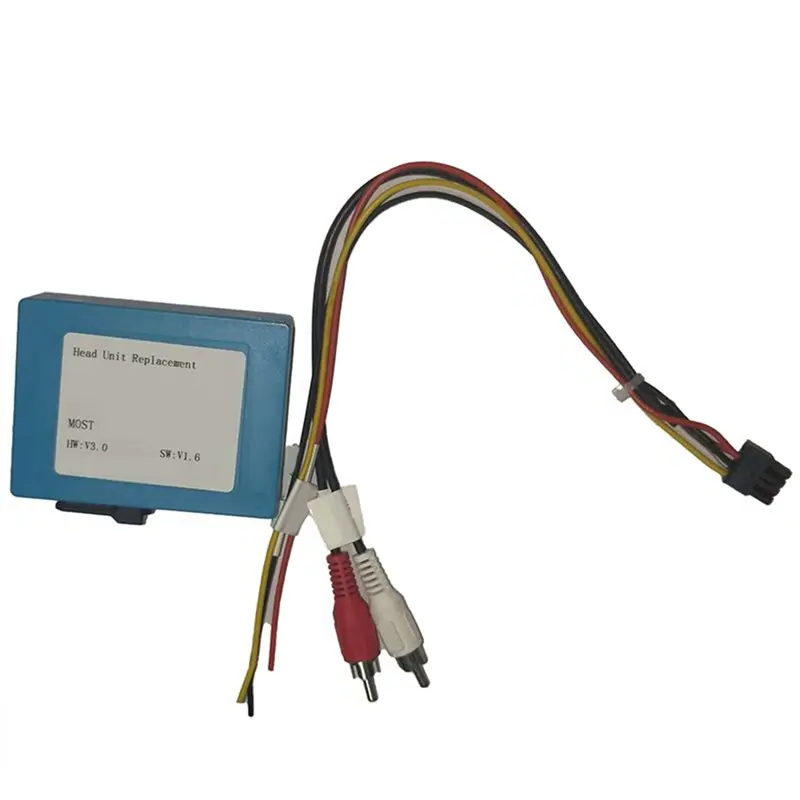

• 1 stk. MOST fiberoptisk decoderboks
• 1 stk. tilhørende kabelsæt
• Fiberoptisk tilslutning
• Strømledninger til ACC, konstant 12 V og stel
• RCA-tilslutninger til venstre og højre lydsignal

Tilslutning af fiberoptikken

1. Tag det sorte stik ud af decoderboksens fiberoptiske tilslutning.
2. Fjern den grå beskyttelseshætte fra det sorte stik.
3. Find bilens originale fiberoptiske stik, og tag det ud af den originale forbindelse.
4. Flyt bilens originale fiberoptiske indsats over i det sorte stik fra decoderboksen.
5. Sæt det sorte stik tilbage i decoderboksens fiberoptiske tilslutning.

Tilslutning af strøm og lyd

• Rød ACC-ledning forbindes med radioens tændingsplus/ACC
• Gul B+ ledning forbindes med konstant 12 V
• Sort GND-ledning forbindes med stel
• AUX-RIN forbindes med radioens højre RCA-lydudgang
• AUX-LIN forbindes med radioens venstre RCA-lydudgang

Ledningsfarver og forbindelser skal altid kontrolleres med et måleinstrument og det relevante tilslutningsdiagram. Stol ikke udelukkende på ledningernes farver.

Professionel montering anbefales

Vi anbefaler professionel montering af denne MOST-decoder. Installationen kræver korrekt arbejde med bilens originale fiberoptiske system samt korrekt tilslutning af strøm, lyd, kabelsæt og CANBUS.

Forkert montering eller en afbrudt fiberoptisk ring kan medføre manglende lyd eller fejl i bilens originale multimediesystem. Kontakt Bilmedie inden bestilling, hvis du er i tvivl om bilens originale udstyr eller kompatibiliteten.

Specifikationer

• Produkttype: MOST fiberoptisk decoder
• Anvendelse: Tilslutning af Bilmedie Android-radio til originalt fiberoptisk lydsystem
• Lydindgang: Venstre og højre RCA
• Materiale: Plast
• Farve: Som vist på produktbilledet
